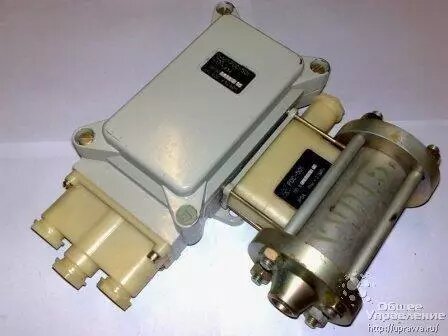

Датчики-реле уровня РОС-501, РОС-501И

Датчики-реле уровня РОС-501, РОС-501И предназначены для контроля уровня жидкостей плотностью не менее 0,52 г/см³ и двухпозиционного управления механизмами в стационарных и судовых условиях.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Климатическое исполнение по ГОСТ 15150;
Температура окружающего воздуха для передающего преобразователя от минус 10 до 40°С для исполнения УХЛ и от минус 50 до 50°С дляисполнения ТВ; для первичного преобразователя отминус 50 до 80°С.

Первичный преобразователь датчика уровняРОС-501И имеет маркировку взрывозащиты"1ЕхibIIВТ5 в комплекте РОС-501И", соответствуеттребованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и предназначен для установки во взрывоопасных зонах, помещений и наружных установок согласно гл. 7.3 действующих ПУЭ.

Передающий преобразователь с выходными искробезопасными цепями уровня "ib" выполнен всоответствии с требованиями ГОСТ Р 51330.10, имеет маркировку "[Exib]IIB" и предназначен дляустановки вне взрывоопасных зон.

Датчики-реле пылеводозащищенные и виброустойчивые.

По способу защиты человека от поражения электрическим током датчики-реле относятся кклассу 01 по ГОСТ 12.2.007.0.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Основные технические данные датчиков-реле приведены в таблице.

Наименование	Значение параметра для типоисполнений
РОС-501	РОС-501И
Дифференциал срабатывания, мм	35±25
Параметры нагрузки, коммутируемой выходным реле: цепь постоянного тока при индуктивности не более 3 Гн:
ток, А	0,5 - 5	0,05 - 1
напряжение, В	12 - 250	12 - 24
мощность, В·А, не более	25
Цепь переменного тока, активная нагрузка:
ток, А	2,5 - 5	0,5 - 2,5
напряжение, В	12 - 250	0,5 - 240
мощность, В·А, не более	100
Параметры питания:
напряжение переменного тока, В	220, 380	220
частота, Гц	50
Потребляемая мощность, ВА, не более	8
Сопротивление каждой из жил линии связи между первичным и передающим преобразователями, Ом, не более	20
Параметры искробезопасной цепи:
индуктивность линии связи, Гн, не более	0,001
емкость линии связи, мкФ, не более	0,3
напряжение, В, не более	10
ток, мА, не более	127
Период работы без технического обслуживания, ч, не менее	5000
Срок службы, лет, не менее	12
Масса, кг, не более:
передающего преобразователя	2,1
первичного преобразователя	2,6
Материалы деталей первичного преобразователя, соприкасающиеся с контролируемой средой:
присоединительных фланцев	Сталь 20
поплавка	Сталь 0,8 КП с покрытием (Н9.09)
остальных	Сталь 12Х18Н10Т

КОМПЛЕКТ ПОСТАВКИ

В комплект поставки входят:
• передающий преобразователь (ППР);
• первичный преобразователь (ПП);
• комплект ЗИП (прокладка - 2 шт., поплавок, предохранитель - 2 шт.);
• паспорт.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Датчики уровня состоят из первичного и передающего преобразователей.

Принцип действия основан на преобразовании в электрический релейный сигнал изменения параметров катушек индуктивности в следствие перемещения поплавка при изменении уровня контролируемой среды.

Общий вид, габаритные и установочные размеры первичного и передающего преобразователей приведены на рис. 1 и 2, схема внешних соединений датчика-реле уровня - на рис. 3.

Рис. 1. Общий вид, габаритные и установочные размеры первичного преобразователя.

Рис. 2. Общий вид, габаритные и установочные размеры передающего преобразователя.

Рис. 3 Схема внешних соединений датчика-реле уровняРОС-501, РОС-501И
