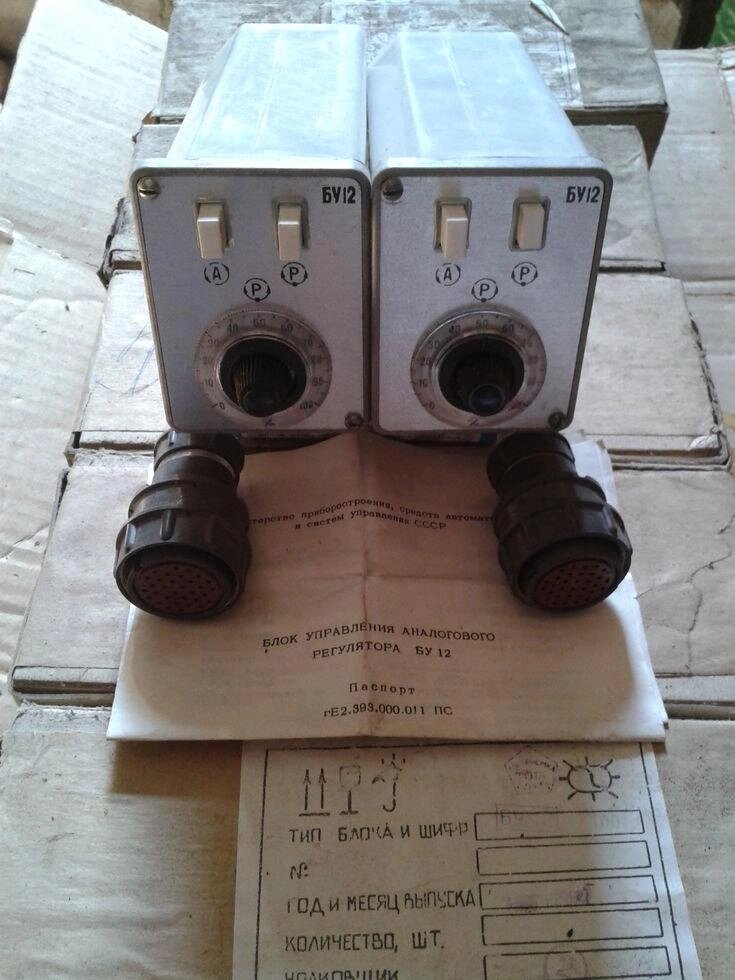

Блок управления БУ12 (БУ-12, БУ 12)
Блок управления БУ12 (БУ-12, БУ 12) предназначен для безударного переключения управления цепями нагрузки аналогового регулирующего блока с автоматического управления на ручное и обратно и для ручного управления током нагрузки.
Блок управления аналогового регулятора типа БУ12 (БУ-12, БУ 12) рассчитан на эксплуатацию в закрытых взрывобезопасных помещениях при отсутствии агрессивных примесей в окружающем воздухе при следующих условиях:
а) температура окружающего воздуха – от +5 до +50°С;
б) верхний предел относительной влажности воздуха при 35°С и более низких температурах, без конденсации влаги – 80%;
в) атмосферное давление – от 630 до 800 мм рт. Ст.;
г) вибрация частотой не более 25 Гц с амплитудой не более 0,1 мм;
д) напряженность внешнего магнитного поля – не более 400 А/м.
Технические характеристики
- Параметры питания 220 +22-33 В; 50±1 Гц; 60±1 Гц
- Потребляемая мощность не более 5 ВА
- Входной сигнал 0...5 мА постоянного тока от аналогового регулирующего блока.
- Выходные параметры БУ-12:
- для управления нагрузкой в режиме «Ручное» 0...5 мА постоянного тока при сопротивлении нагрузки Rн
- для управления аналоговым регулятором в режиме «Ручное» 0...5 мА, синхронизированный и гальванически изолированный от тока нагрузки при сопротивлении нагрузки Rн
- Шкала БУ-12 уставки тока ручного управления 0...100% с ценой деления 1%.
- Коммутация цепей автоматического и ручного управления нагрузкой – двухпозиционное переключение с фиксацией в положении «А» - автоматическое и «Р» - ручное.
- Контроль тока нагрузки может осуществляться внешним миллиамперметром.
- Габаритные размеры: 80х60х172 мм.
- Масса БУ-12: 0,7 кг.
