| Рейка предназначена для:
— Измерения ровности и колейности покрытий и оснований автомобильных дорог и аэродромов по ГОСТ 30412-96 п.4 ,ОДН 218.0.006-2002, ГОСТ Р50597-93
— Определения продольных и поперечных уклонов, ширины полос проезжей части дорог и аэродромных покрытий в соответствии с требованиями СниП 2.05.02-85 ;СниП 32-03-96;
— Определения линейных параметров конструктивных элементов дороги, толщины слоев дорожной одежды.
— Определения крутизны заложения откосов, насыпей и выемок при строительстве, ремонте и приемке в эксплуатацию автодорог и аэродромов по СНиП 32-03-96 Выпускается в следующих модификациях:

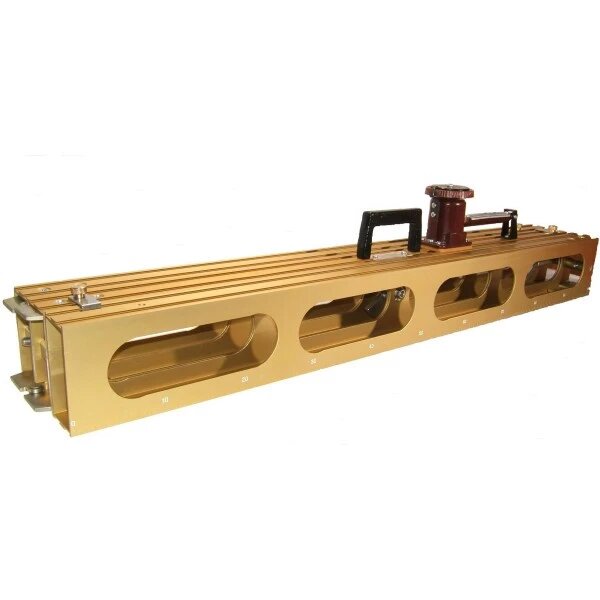

Рейка РДУ КОНДОР 3-х метровая складная;
Рейка РДУ КОНДОР-Н 3-х метровая стандартная (неразрезная);
Рейка РДУ КОНДОР-Э 3-х метровая складная со съемным электронным лазерным угломерным устройством
Рейка РДУ КОНДОР-НЭ 3-х метровая стандартная со съемным электронным лазерным угломерным устройством
Основные технические характеристики:
| Показатель | Ед. изм. | Диапазон | Допуск на параметр |
| Измерение просветов под рейкой | мм | 0,5-15 | 0,5 |
| Измерение толщины слоев | cм | 0-15 | 0,5 |
| Измерение линейных параметров | мм | 0-3000 | 5 |
| Измерение уклонов | промиле | 0-100 | 2 |
| Измерение откосов | H/L | 1:1 ,1:1,5 ,1:2, 1:3 | |
Габаритные размеры рейки :
длина
ширина
высота |
мм
мм
мм
|
3000
50
110 |
±2
±2
- |
Габаритные размеры промерника:
ширина основания
максимальная высота
угол между гранями |
мм
мм
град |
50,5
15,0
5•45' | |
| Масса рейки в сборе | кг | 8,5 | |
Комплектность
| Рейка в сборе, шт. | 1 |
| Клиновой промерник, шт. | 1 |
| Чехол, шт. | 1 |
| Паспорт и инструкция по эксплуатации, шт. | 1 |
|
