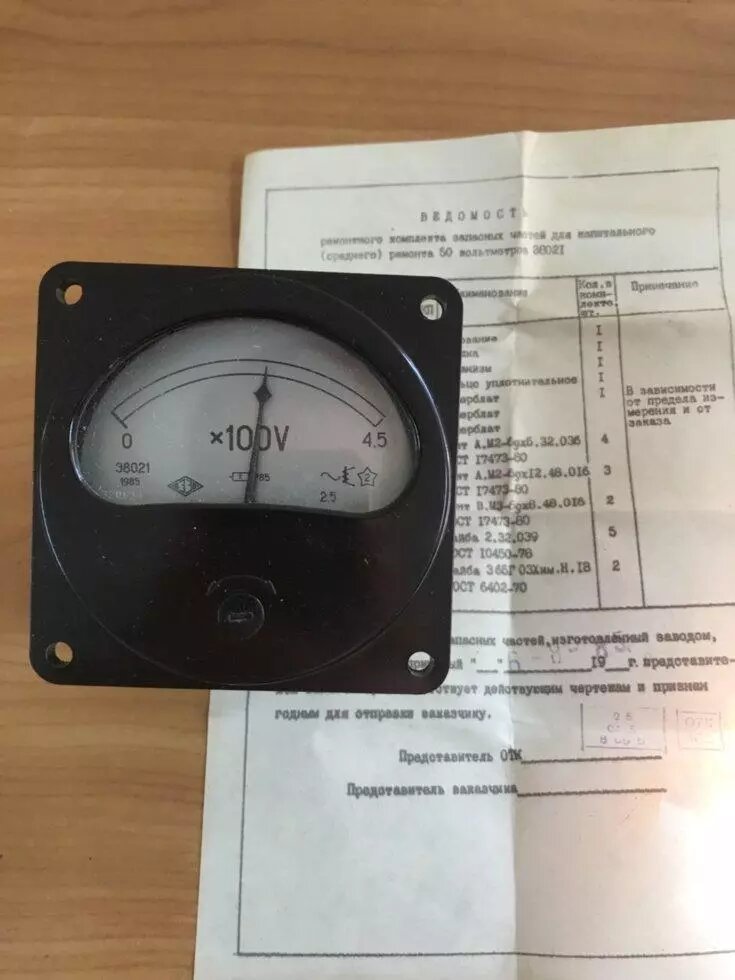

Вольтметр щитової змінного струму Е8021 450В

Технические характеристики щитовой вольтметр Э8021, щитовой амперметр Э8021:

В Таблице 1. указанные диапазон измерений, который имеют амперметр Э8021 и вольтметр Э8021, а также способ подключения приборов.

Номинальная частота:

• амперметры Э8021 - 50Гц; 60Гц; 180Гц - 550Гц; 800Гц; 1кГц; 1,15кГц; 1,35кГц; 1,5кГц; 2,4кГц;
• вольтметры Э8021- 50Гц; 60Гц; 200Гц; 400Гц; 427Гц; 500Гц; 800Гц; 1кГц; 1,15кГц; 1,35кГц; 1,5кГц; 2,4кГц.

Наработка на отказ приборов Э8021 составляет не менее 24000 часов.

Амперметры Э8021 и вольтметры Э8021 рассчитаны на использование в следующих условиях:

• температура воздуха окружающей среды - от -50°С до +60°С;
• относительная влажность 95% (при температуре 35°С).

Климатическое исполнение - обычное и тропическое.

Категория размещения - 2 (Э8021Т2).

Основная погрешность приборов Э8021 не превышает ±2,5% конечного значения диапазона измерений.

Потребляемая мощность приборов Э8021 не превышает:

• 4Вт - вольтметры Э8021 с конечными значениями диапазона измерений до 250В;
• 7Вт - остальные вольтметры Э8021
• 1,5Вт - амперметры Э8021.

Размещение и монтаж Э8021

Амперметры Э8021 и вольтметры Э8021 предназначены для утопленного монтажа на вертикальных или горизонтальных панелях (щитах), изготовленных как из магнитных, так и немагнитных материалов.

При монтаже Э8021 нужно придерживаться следующих правил:

• монтаж приборов должен быть произведен тщательно, без перекосов;
• крепление амперметров Э8021 и вольтметров Э8021 на панели должно быть жестким и не создавать дополнительных нагрузок;
• амперметр Э8021 и вольтметр Э8021 при монтаже следует располагать вдали от источников сильных магнитных полей с напряженностью выше 0,4кА/м;
• приборы, предназначенные для включения в сеть с напряжением свыше 650В, монтируются на изоляторах в месте, недоступном для прикосновения.

Изготовитель гарантирует соответствие приборов Э8021 требованиям технических условий при соблюдении условий эксплуатации, хранения, транспортирования и монтажа. Амперметр Э8021 и вольтметр Э8021 соответствуют требованиям, обеспечивающим безопасность жизни, здоровья потребителей и охрану окружающей среды.
