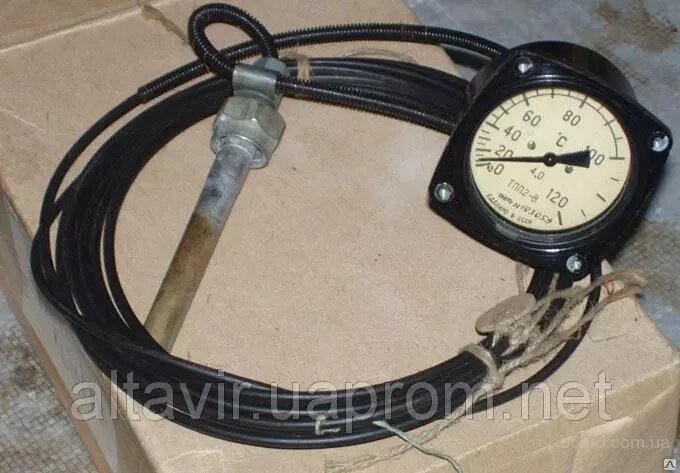

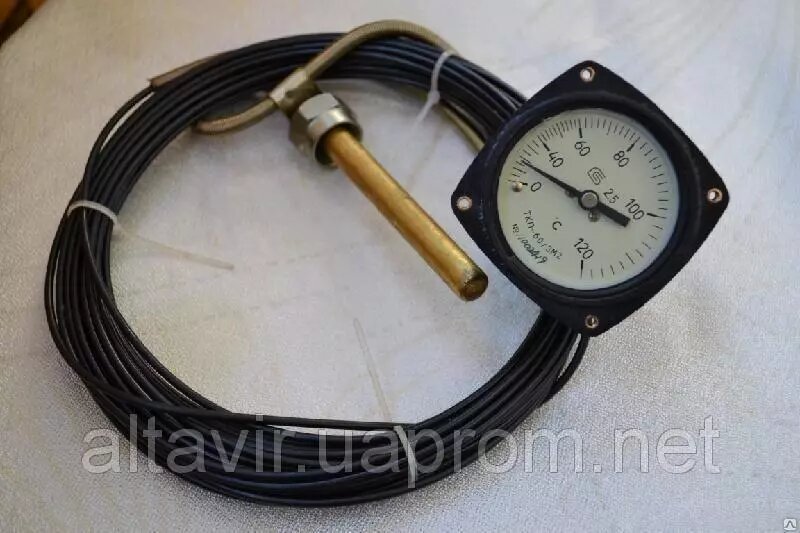

Термометри манометричні ТКП-60/3М, ТКП-60/3М2, ТПП2-В (ТПП-2В)

Термометр манометрический ТКП-60/3М, ТКП-60/3М2, ТПП2-В (ТПП-2В)Термометры манометрический ТКП-60/3М, ТКП-60/3М2, ТПП2-В (ТПП-2В) предназначены для непрерывного измерения температуры воды, масла и других неагрессивных жидкостей и газообразных сред , в т.ч. в условиях АЭС.Основным узлом манометрического термометра является термосистема. Термосистема состоит из манометрической пружины с держателем, термобаллона и соединительного капилляра. Капилляр по всей длине защищен защитной оболочкой, выполненной из полиэтилена. У мест крепления капилляра с термобаллоном и корпусом имеются вторичные оболочки, предохраняющие капилляр от излома и пережатия в местах, наиболее подверженных перегибам. Технические характеристики1. Пределы измерений, °С:–25…+75; 0…120; 25…125; 50…150; 100…200; 100…250; 200…3002. Классы точности1; 1,5; 2,53. Длина соединительного капилляра, м:1,6; 2,5; 4; 6; 10; 16; 254. Длина погружения термобаллона, мм:100; 1255. Виброустойчивость, Гц5-7006. Ускорение, м/с 219,67. Температура окружающего воздуха, °С–60…+608. Степень защиты от пыли и брызгIP539. Диаметр корпуса, мм6010. Тип соединения с технологическимитрубопроводами и аппаратамисоединение 6-18 ГОСТ 26331-8411. Давление измеряемой среды, кгс/см 2 , до6412. Масса, кг0,913. Код ОКП42 111314. Изготавливаются поТУ 311-00225621.166-96 Термометры имеют исполнение В4 и работоспособны при температуре от –60 до + 60 °C и относительной влажности воздуха 98 % при температуре 35 °C.Термометр является ВИБРОУСТОЙЧИВЫМ в диапазоне 5-700 Гц при ускорении 19,6 м/сек 2 .Работоспособен в условиях качки, длительных наклонов корпуса в любом направлении до 45° и морского тумана.
