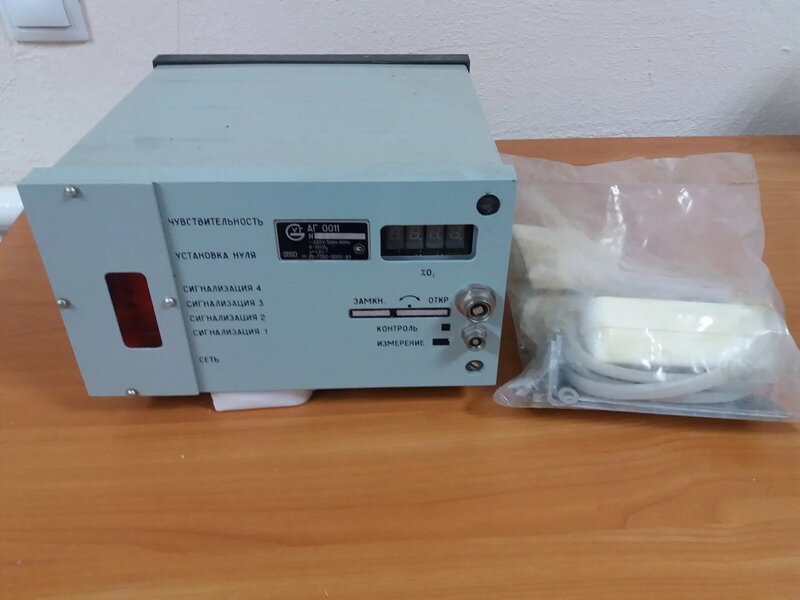

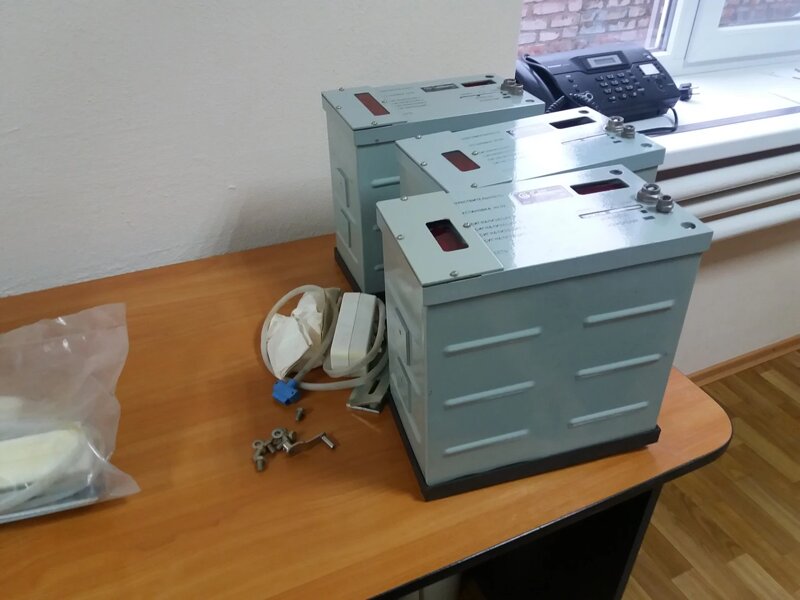

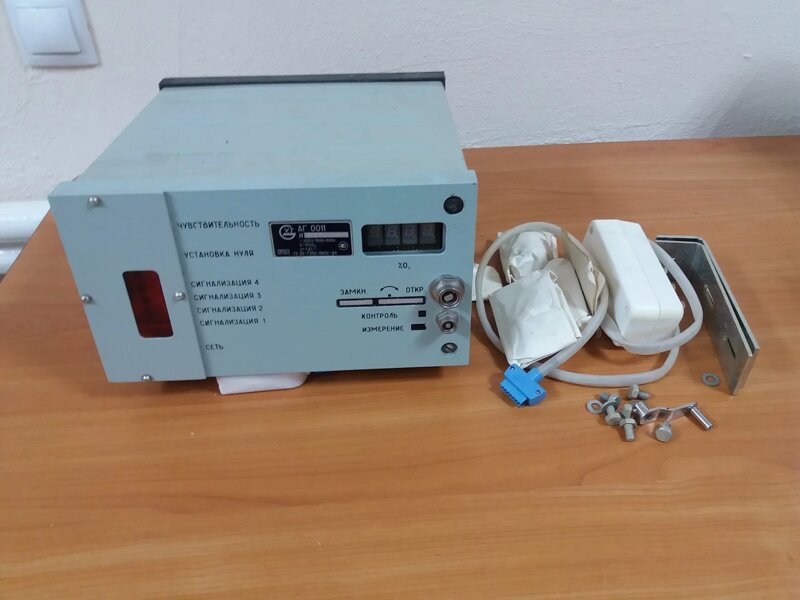

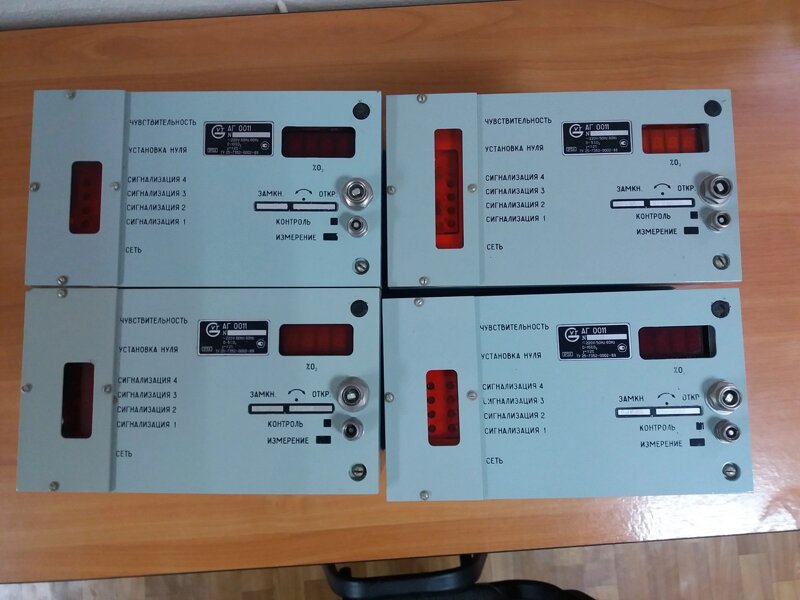

Газоаналізатор кисню АГ-0011

Тип газоанализатора - стационарный;

Способ забора пробы - принудительный;

Принцип работы - термомагнитный;

Область применения - металлургические, нефтеперерабатывающие заводы, ТЭС, электролизные и другие технологические установки.

Наименование измеряемого компонента	Диапазон измерения объемной доли	Пределы допускаемой погрешности	Наименование неизмеряемого компонента анализируемой среды
Кислород	0-1	+/-5,0	Азот не нормируется; Один из компонентов:водород – от 0 до 1,2%метан – от 0 до 1,2%двуокись углерода – от 0 до 15%
	0-2	+/-4,0
	0-5(10; 21; 30; 50; 80; 100)	+/-2,0
	0-21(50)	+/-2,0	Воздух зоны производственных помещений по ГОСТ 12.1.005
	0-2	+/-4,0	Двуокись углерода от 0 до 25%, азот - остальное
	0-5(10; 21; 30)	+/-2,0
	0-2	+/-5,0	Двуокись углерода от 0 до 10%, водород от 0 до 15%, азот - остальное
	15-30	+/-2,0	Двуокись углерода от 0 до 3%, азот - остальное
	50-100; 80-100	+/-2,0	Азот
	90-100; 95-100;	+/-2,5	Азот и аргон
	95-100	+/-4,0



Технические характеристики:

Параметры измеряемой среды:

температура, ^оС - от +5 до +50

давление (абсолютное), кПа - от 91 до 105

влага, г/м³, не более - 5

пыль, г/м³, не более - 0,001

объемный расход, см³/с - 12+/-4

массовая концентрация сероводорода и аммиака, г/м³ - 0,01

Установление показаний Т₀₉, с, не более - 25

Время прогрева, мин, не более - 30

Унифицированный выходной сигнал, мА - 0-5, 0-20, 4-20

Наличие порогов сигнализации по 4-м каналам:

  два на превышение - "много"

  два на понижение - "мало" - Регулируемые уставки от 0 до 100% диапазона  измерения

Температура окружающей среды, ⁰С - от +10 до +50 (По заказу от +5 до +50)

Питание, В - 220, 50 Гц

Потребляемая мощность, ВА, не более - 30

Габаритные размеры, мм - 270х250х150

Срок службы, лет, не менее - 10

Масса, кг, не более - 9

     Если параметры газовой смеси на входе в газоанализатор не соответствуют вышеперечисленным, возможна поставка в комплекте с газоанализатором вспомогательного оборудования:

- холодильник ХК-3;

- фильтр предварительный ФП-1;

- редуктор давления РД-10;

- побудитель расхода МПР 1-68;

- блок контроля Б-12А;

- блок фильтрации БФ;

- блок пробоподготовки БПП.

       В комплект поставки газоанализатора входят: газоанализхатор, комплект ЗИП, комплект монтажных частей, эксплуатационная документация.
