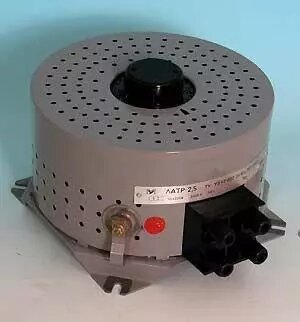

Автотрансформатор однофазний ЛАТР-1,25

Автотрансформаторы

ЛАТР-1,25 и ЛАТР-2,5

Автотрансформаторы ЛАТР-1,25 и ЛАТР-2,5  (лабораторные автотрансформаторы) однофазные, предназначен для плавного регулирования напряжения переменного тока частоты 50 Гц или 60 Гц при различных электротехнических работах.

Допускается эксплуатация автотрансформаторов при высоте над уровнем моря до 2000 метров. При эксплуатации автотрансформаторов на высоте свыше 1000м номинальный ток нагрузки должен быть уменьшен на 2,5% на каждые 500 метров высоты.

Номинальное первичное напряжение автотрансформаторов ЛАТР - 220 В.

Пределы регулирования – 0-250 В.

Максимальный ток нагрузки автотрансформаторов:

- ЛАТР-1,25 – 5 А;

- ЛАТР-2,5 – 10 А.

Ток холостого хода при номинальном первичном напряжении - не более 0,5 А.

КПД автотрансформатора - не менее 94 %.

Автотрансформаторы типа ЛАТР должны быть надежно заземлены.

Эксплуатация со снятой оболочкой запрещена.

ЛАТРы относятся к приборам, нестойким к короткому замыканию, поэтому их необходимо включать в сеть, которая защищена плавкими предохранителями с током плавкой вставки не превышающей соответственно 10 А для ЛАТР-1,25 и 20 А для ЛАТР-2,5.

Габаритные размеры, мм:

ЛАТР-1,25 – 235 х 130 х 200;

ЛАТР-2,5 - 235 х 145 х 200.

Масса, кг:

ЛАТР-1,25 – 6,0;

ЛАТР-2,5 - 8,0.
