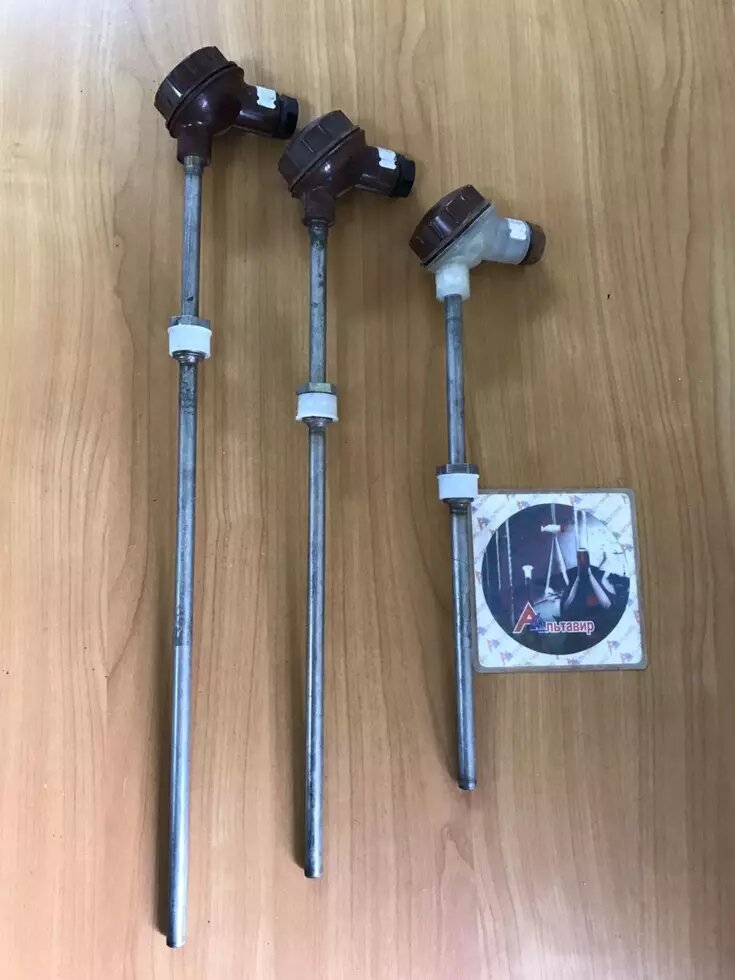

Термометр опору (термоперетворювач опору) ТСМ-0879 (ТСМ-0879-01, ТСМ 0879, ТСМ0879, ТСМ)

ТЕРМОПЕРЕТВОРЮВАЧІ ОПОРУ

ТСМ-0879 (ТУ 25-7363.032-89)
ТСП-0879 (ТУ 25-7363.042-90)


Термоперетворювач опору ТСМ-0879 і ТСП-0879 призначений для вимірювання температури рідких і газоподібних середовищ в різних галузях промисловості.

Робочий діапазон вимірюваних температур, °С:
для ТСП-0879
для ТСМ-0879

Умовне позначення НСХ перетворення: (ГОСТ 6651)
для ТСП-0879
для ТСМ-0879

Клас допуску (ДСТУ 6651):
для ТСП-0879
для ТСМ-0879

від -200 до +500
від -50 до +150 (180)

50П, 100П
50М, 100М


А, В
А, В, С

Схематичне зображення з'єднань (ГОСТ 6651):

для ТСП-0879
для ТСМ-0879

Кількість чутливих елементів:
для ТСП-0879
для ТСМ-0879

Показник теплової інерції, с, не більше
для ТСП-0879 (рис.1,2,6), ТСМ-1088 (рис.1,2)
для ТСП-0879 (рис.3,4,5), ТСМ-1088 (рис. 3)

Умовний тиск вимірюваного середовища P_у, МПа:
для ТСП/ТСМ-0879 (рис. 1)
для ТСП-0879 (рис. 3,4,6), ТСМ-1088 (рис.3)
для ТСП-0879 (рис. 2,5), ТСМ-1088 (рис.2)

Матеріал захисної арматури:

для ТСП-0879

Матеріал головки термоперетворювача:

для ТСП-0879

для ТСМ-0879

2, 3, 4, 4С
2, 4


1 або 2
1


40
20


10

6,3
0,4

сталь 08Х13,12Х18Н10Т, Х23Ю5

сталь 08Х13

пресматеріал
АГ-4В

пропілен

Головка термоперетворювача водозахищеного виконання.

Термоперетворювачі можуть комплектуватися:

рис. 1,6 на P_у= 25 МПа
рис. 2,5 на P_у=0,4 МПа
рис. 3,4 на P_в=50 МПа

гільзою захисної 5Ц4.819.015
штуцером пересувним 5Ц4.473.002
гільзою захисної 5Ц4.819.016

Рис.1

L,мм

80*

100*

120

160

200

250

320

400

500

630

800

1000

1250

1600

2000

2500

3150

Рис.2

L,мм

320

500

800

1000

1250

1600

2000

Рис.3

L,мм

120

160

200

250

320

400

500

630

800

1000

Рис.4

L,мм

60

80

120

160

200

250

320

400

500

630

Рис.5

L,мм

400

500

1600

2500

Рис.6

L,мм

400
