Датчик-реле уровня РОС-301 (РОС301, РОС 301)

1 900 грн
Минимальный заказ: 0 шт.
В наличии
Условия оплаты и доставки
Условия возврата и обмена

Возврат товара по договоренности в течение 14 дней

Контактная информация
Телефоны: +380 (50) 328-81-59показать+380 (50) 328-81-59 все+380 (50) 328-81-59 Лаб. приборы+380 (94) 141-18-98 Приборы КИПиА+380 (96) 878-93-29 +380 (44) 334-40-69 Приборы электроизмерительные; КИПиА+380 (95) 101-15-47 Менеджер по тензометрии
Адрес:92100, Украина, Луганская обл., пгт. Троицкое, Троицкое, ул. Парковая ,30

Описание

Датчик-реле уровня РОС-301 (РОС301, РОС 301)

Датчик-реле уровня РОС-301 (РОС301, РОС 301) (в дальнейшем датчики-реле) Государственной системы промышленных приборов и средств автоматизации (ГСП) предназначены для контроля трёх уровней электропроводных жидкостей по трем независимым каналам в одном или в различных резервуарах в стационарных и корабельных условиях вне взрывоопасных зон.

Состав прибора

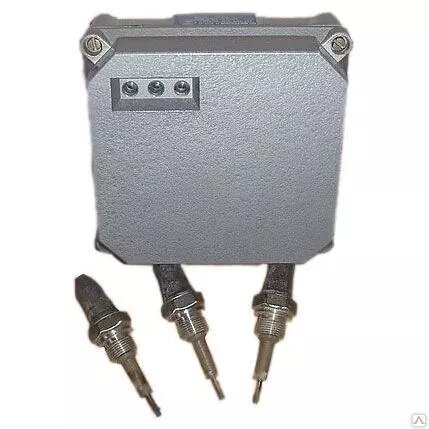

В состав входят три датчика и передающий преобразователь(ППР) с корпусом (ППР-03) или без него (ППР-22).

Основные технические характеристики

Условные обозначения датчиков-реле: РОС 301 УХЛ3**, РОС 301 УХЛЧ, РОС 301 Т3, РОС 301 ОМЗ, РОС 301 УХЛ4* (ППР без корпуса). Основные параметры датчиков и передающих преобразователей указаны в табл.1, 2, 3.

Выходной сигнал релейный, ток от 0,5 до 2,5 А, напряжение от 12 до 250 В, частота 50 Гц
Напряжение питания 220 В+10% -15% , 50 Гц ± 2 % или 50 Гц ± 5 % для исполнения ОМ
Потребляемая мощность не более 12 В·А на три точки контроля
Масса датчика - не более 0,65 кг;
преобразователя передающего - не более 2 кг


Основные параметры и размеры

Таблица 1
Материалы датчика Параметры контролируемой среды Длина поргужаемой части датчика, L, м Испол-нение датчика
Материал электрода, погружаемого в контролируемую среду Материал изолятора Рабочее избы-точное давление
Р раб, МПа, до
Температура контролируе-мой среды, °С (не выше) Удельная электическая проводи-мость, См/м,
не менее
Сталь 12Х18Н10Т ГОСТ 5632-72 Фторопласт
4 ГОСТ 10007-80 или фторопласт 40ЛД
2,5 200 0,015 0,6 при вертикальном монтаже или 0,1 при горизон-тальном монтаже 1
Полиэтилен ГОСТ 16388-85 2,5 80 2
0,1 3

ПРИМЕЧАНИЕ: При необходимости потребитель может уменьшить при поставленной длине 0,6 м или увеличить длину погружаемой части датчика L до требуемой по условиям работы, но не более 5 м. При этом удлиняющий стержень может иметь сечение любой формы площадью не менее площади сечения основного электрода, из материала стойкого к контролируемой среде и допускающего контактную пару, не создающую коррозии со сталью 12Х18Н10Т ГОСТ 5632-72.

Варианты климатического исполнения

Таблица 2
Климатическое исполнение Категория размещения Температура окружающего воздуха при эксплуатации, °С
Нижнее значение Верхнее значение
Датчик
УХЛ 2 -50 +70
Т, ОМ 2 -50 +70
Передающий преобразователь
УХЛ 3 -50 +60
ОМ 3 -50 +60
УХЛ 4 +1 +35
Т 3 -10 +45

Вибро- и ударопрочность

Таблица 3
Наименование механического воздействия Нормы для:
Датчиков-реле исполнений УХЛ, Т Датчиков-реле исполнения ОМ
1. Вибрация:
- диапазон частот, Гц 5,0…80,0 исп. N3 ГОСТ 12997-84 5,0…100,0
- ускорение, м/с2 9,8 7,0
2. Удары
- ускорение, м/с2 - 50
- длительность удара, м с 10…15
- частота следования, ударов/мин 40…80
3. Качка
-предельный угол наклона, град.   30
-период качки, с   7…9
4. Наклоны
-под углом к горизонтали, град. - 15

Напряжение переменного тока на электроде датчика на превышает 6 В.

В передающем преобразователе датчика-реле с помощью элементов световой индикации обеспечивается контроль функционирования и достижения контролируемого уровня среды
