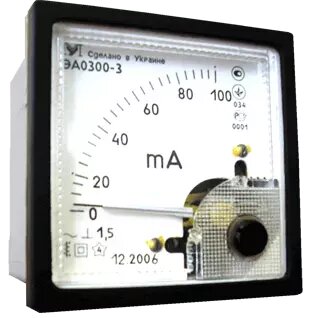

Амперметр щитової ЕА0300-2 (96х96х62)

 Амперметры ЭА0300

Приборы электромагнитной системы щитового (панельного) исполнения аналоговые показывающие с креплением подвижной части на кернах предназначены для измерения силы тока в цепях переменного тока синусоидальной формы частоты от 45 Гц до 65 Гц электроустановок предприятий и энергетических объектов.

 Рабочее положение приборов вертикальное или горизонтальное. По согласованию с заказчиком допускается изготавливать приборы с рабочим положением под любым углом до 90º относительно горизонтальной плоскости.

Класс точности 1,5 или 2,5.

Пределы допускаемой основной погрешности приборов равны ± 1,5 % для приборов класса точности 1,5 и ±2,5 % для приборов класса точности 2,5 от конечного значения диапазона измерения.

Габаритные размеры по фланцу и длина шкалы приборов в зависимости от модификации (исполнения), приведены в таблице 1:

Таблица 1.

Модификация (исполнение)	Габаритные размеры по фланцу	Длина шкалы, mm, не менее
ЭА0300-1	144 mm x 144 mm	150
ЭА0300-2	96 mm x 96 mm	90
ЭА0300-3	72 mm x 72 mm	60

Масса (не более): ЭА0300-1 – 0,4 кг, ЭА0300-2 – 0,3 кг, ЭА0300-3 – 0,2 кг.

Перегрузочные амперметры изготавливаются с коэффициентом перегрузки 2. Пределы допускаемой основной погрешности перегрузочных амперметров в перегрузочной части шкалы равны ± 10 % от конечного значения диапазона измерения.

Конечные значения диапазонов измерения приведены в таблице 2.

Таблица 2.

Конечное значение диапазона измерения амперметров включаемых
непосредственно	с трансформатором тока
0,1 А, 0,15 А, 0,3 А, 0,5 А, 0,75 А, 1 А, 1,5 А,  3 А, 5 А,  7,5 А, 10 А,  20 А	10 А, 20 А, 30 А, 50 А, 75 А, 100 А, 500 А, 750 А, 1000 А, 1500 А, 2500 А, 5000А, 7500 А, 10000 А
Примечание 1.В зависимости от заказа амперметры с конечным значением диапазона измерения менее 1 А могут изготовляться как миллиамперметры, а амперметры с конечным значением диапазона измерения более 1000 А могут изготовляться как килоамперметры. Примечание 2. Измерительный трансформатор тока должен быть с током вторичной обмотки на 1 А или 5 А.

Начальное значение диапазона измерения не превышает 20 % конечного значения диапазона измерения.

Рабочие условия применения (климатические воздействия):

- температура окружающего воздуха от минус 40 °С до плюс 50 °С, относительная влажность воздуха до 95% при температуре 30 °С.

Собственное потребление приборов должно быть:

- амперметров непосредственного включения не более 2,5 VА;

- амперметров, включаемых с трансформатором тока, (0,6±0,2) VA;

Степень защиты, обеспечиваемая корпусом прибора от проникновения твердых предметов IP40 по ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)».

Конструкция приборов обеспечивает отсутствие колебаний резонансного характера, вызывающий размыв конца указателя более чем на ширину самой узкой из отметок шкалы при любой частоте от 45 Hz до 65 Hz.

Предельные условия транспортирования:

- температура окружающего воздуха: от минус 50 ºС до плюс 50 ºС;

- влажность воздуха: до 98 % при температуре 35 ºС;

- ударопрочность: воздействие ударов с максимальным ускорением 50 m/s², частотой от 10 до 50 ударов в минуту;

- ударопрочность в транспортной таре: воздействие ударов с максимальным ускорением 30 m/s², частотой от 80 до 120 ударов в минуту;

- вибропрочность: воздействие вибрации частотой 50 Hz с максимальным ускорением 15 m/s².

Изоляция между электрической цепью и доступными касания рукой поверхностям корпуса прибора  выдерживает  в течение одной минуты действие  испытательного напряжения переменного тока частотой 50 Hz равного 4 kV.
Сопротивление изоляции между корпусом и электрической цепью прибора   не менее 40 MОм в нормальных условиях применения.

Установочные размеры для монтажа приборов к щиту

Прибор С, mm ЭА0300-1 ЭА0300-2 ЭА0300-3 138+1 92+0,8 68+0,7

Приборы допускают крепление к щитам толщиной до 8 mm.

Норма средней наработки  на отказ 10 000 часов.

Средний срок службы 10 лет.
