Описание

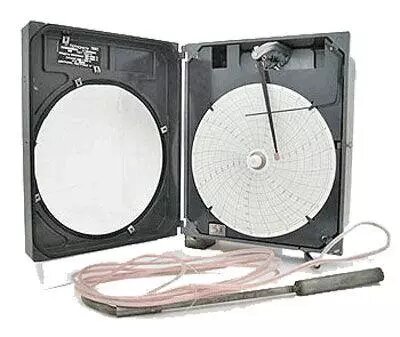

Термометры газовые самопишущие
ТГС-711М, ТГС-712М, ТГ2С-711М, ТГ2С-712М
Термометры газовые самопишущие ТГС-711М, ТГС-712М, ТГ2С-711М, ТГ2С-712М применяются для дистанционного измерения температуры жидких и газообразных сред в стационарных промышленных установках (в том числе для АЭС), записи её во времени на дисковой диаграмме и для использования в системах автоматического контроля, регулирования и управления температурой в промышленных технологических процессах.
Типы самопишущих газовых термометров
Наименование | Описание |
ТГС-711М | термометр однозаписной с приводом диаграммного диска от электродвигателя |
ТГС-712М | термометр однозаписной с приводом диаграммного диска от часового механизма |
ТГ2С-711М | термометр двухзаписной с приводом диаграммного диска от электродвигателя |
ТГ2С-712М | термометр двухзаписной с приводом диаграммного диска от часового механизма |
Технические характеристики самопишущего газового термометра ТГС-711М, ТГС-712М, ТГ2С-711М, ТГ2С-712М
Характеристики | Значения |
Пределы измерений, °С | от -50 до +50; от -50 до +100; от -50 до +150; от 0 до +100; от +50 до +150; от 0 до +150; от 0 до +200; от 0 до +250; от 0 до +300; от 0 до +400; от +100 до +300 |
Длина соединительного капилляра, м |
1,6; 2,5; 4; 6; 10; 16; 25 |
Длина погружения термобаллона, мм |
160; 200; 250; 315; 400 |
Класс точности |
1; 1,5 |
Температура окружающего воздуха, °С: | |
- для ТГС-712М; ТГ2С-712М (исполнение УХЛ2) | от -50 до +60 |
- для ТГС-711М; ТГС-712М; ТГ2С-712М (исполнение УХЛ4) | от -10 до +60 |
- для всех термометров исполнения Т3 | от -10 до +55 |
Климатическое исполнение |
УХЛ2; УХЛ4; Т3 |
Относительная влажность окружающего воздуха при температуре +35 °С, %: | |
- для исполнения УХЛ2 | 98 |
- для исполнения УХЛ4 | 80 |
- для исполнения Т3 | 100 |
Степень защиты от воздействия пыли и воды |
IP40 или IP54 |
Группа виброустойчивости |
L3 |
Напряжение питания ТГС-711М, ТГ2С-711М от сети переменного тока, В (Гц) |
220+22-33 (50 ± 1; 60 ± 1) |
Время одного оборота диаграммного диска, ч |
24 |
Давление измеряемой среды, кгс/см2, не более: | |
- без защитной гильзы | 64 |
- с защитной гильзой | 250 |
Присоединительная резьба, D, мм |
М33×2 |
Габаритные размеры корпуса, мм |
280×340×125 |
Масса термометров ТГС-711М, ТГ2С-711М, ТГС-712М, ТГ2С-712М без термосистемы, кг, не более |
6,5 |
Примечание: длина погружения термобаллона при длине капилляра L от 10 м и выше и температуре 400 °С составляет не менее 315 мм.
