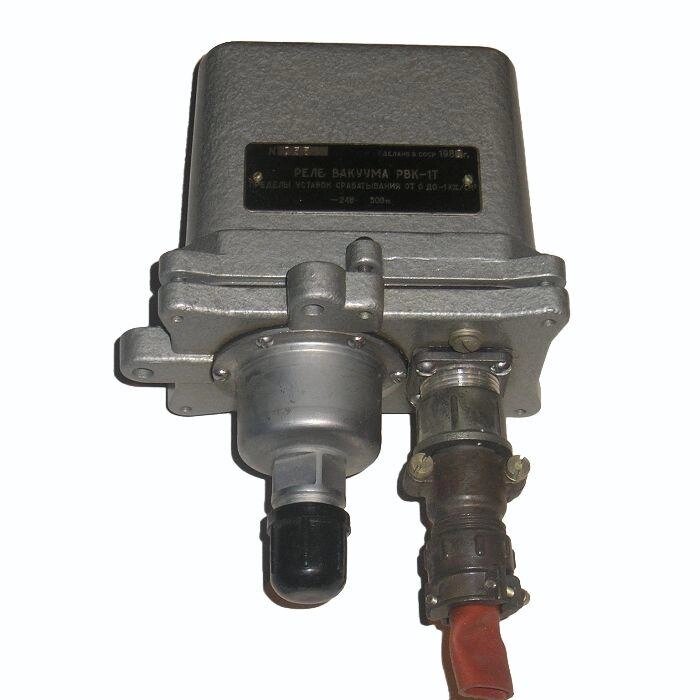

Реле вакуума РВК-1Т ##от компании## ООО Альтавир — Приборы КИПиА, лабораторное, испытательное оборудование - ##фото## 1
1 ₴
В наличии

Доставка

Минимальная сумма заказа у продавца 100 ₴
Возможность доставки наложенным платежом уточняйте
Новая Почта
Транспортная компания
Курьерская служба
Показать все 4 способа доставки

Оплата

Наложенный платеж
Оплата по реквизитам на расчетный счет

Описание

Реле вакуума РВК-1Т

НАЗНАЧЕНИЕ ИЗДЕЛИЯ

1.1. Реле вакуума РВК-1Т предназначено для автоматического контроля вакуума путем размыкания и замыкания электрической цепи.

1.2. Реле предназначено для работы в взрывобезопасных помещениях при температуре окружающего воздуха от минус 10 до плюс 60 °С, относительной влажности до 100% при температуре 35 °С при условии отсутствия активных химических газов и паров.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Реле обеспечивает срабатывание (замыкание контактов) при понижении вакуума до установленной величины и возврат в исходное положение (размыкание контактов) при повышении вакуума на величину зоны нечувствительности.

2.2. Пределы уставок срабатывания от 0 до минус 1 кгс/см2 (от 0 до минус 0,1 МПа).

2.3. Зона нечувствительности нерегулируемая - до 0,045 кгс/см2 (0,0045 МПа).

2.4. Разброс срабатываний при плавном изменении давления со скоростью не более 5 кгс/см2 (0,5 МПа) и номинальных климатических условиях не более 0,03 кгс/см2 (0,003 МПа).

2.5. Изменение величины уставки срабатывания, вызванное отклонением температуры окружающего воздуха, не должно превышать  25% от величины разброса срабатывания на каждые 10 °С


изменения температуры от 20±5 °С.

2.6. Максимальное допустимое давление контролируемой среды 5 кгс/см2 (0,5 МПа).

2.7. Сопротивление изоляции электрических цепей реле относительно корпуса реле, при температуре окружающего воздуха 20±5 °С и относительной влажности до 80% - не менее 20 МОм.

2.8. Коммутируемая мощность контактов реле до 30 Вт постоянного тока напряжением 24В.

2.9. Масса реле не превышает 1,3кг.

ПРИНЦИП РАБОТЫ

3.1. Принцип действия реле основан на уравновешивании силы разряжения, силой упругих деформаций пружины.

3.2. Перемещение подвижного конца сильфона, вызываемое изменением действующего на него разряжения, через рычаг действует на контактное устройство реле.

КОНСТРУКЦИЯ

4.1.. . Реле вакуума типа РВК-1Т представляет собой бесшкальный прибор контроля, с постоянной зоной нечувствительности..

4.2. Реле РВК-1Т состоит из следующих основных частей: узла сильфона, передаточно-настроечного механизма и контактного устройства. Механизм реле смонтирован на основании и закрыт крышкой с герметизирующей прокладкой. Крепление предусмотрено на специальном кронштейне в вертикальном положении тремя винтами.

4.3.Контролируемая среда подводится к реле по трубке, припаянной к ниппелю, через штуцер с накидной гайкой. Уплотнение достигается за счет эластичной прокладки между ниппелем и штуцером. Присоединение кабеля предусмотрено с помощью штепсельного разъема. к клеммам которого подключены контакты микропереключателя.
