Лічильник обертів СОП-105 (СОП. 105, СОП105, СОП 105)

Счетчики оборотов СО-35 (СО.35), СО-66 (СО.66), СО-205 (СО.205), СОП-105 (СОП.105), СК-1 , УГН-1

Счетчики оборотов СО-35, СО-66, СО-205, СОП-105, СК-1, УГН-1 предназначены для счета числа оборотов и могут быть использованы в различных машинах и устройствах.

СЧЕТЧИК ОБОРОТОВ СО-35 (СО.35).

НАЗНАЧЕНИЕ.

Счетчик оборотов СО-35 (СО.35) предназначен для отсчета оборотов в различных машинах и механизмах.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА.

Емкость счетного механизма счетчика               ― 9999,9 оборотов

Цена деления первого

отсчетного барабана справа   ― 0,1 оборота приводного валика

Рабочее положение счетчика    ― горизонтальное

Частота вращения приводного валика  ― не более 300 об/мин

Направление вращения приводного валика  ― по часовой стрелке

Счетчик предназначен для эксплуатации в следующих условиях:

рабочих при:

    температуре окружающего воздуха  ― от  +5  до  +50°С

    относительной влажности   ― 80%

предельных (в упаковке) при:

    температуре окружающего воздуха   ― от  -50  до  +50°С

    относительной влажности         ― до 95% при 35°С

Габаритные размеры                        ― 174х92х71мм

Масса счетчика                          ― не более 0,6 кг

СЧЕТЧИК ОБОРОТОВ СО-66 (СО.66)

НАЗНАЧЕНИЕ.

Счетчик оборотов типа СО-66 (СО.66) предназначен для счета числа оборотов и может быть использован в различных машинах и устройствах.

Счетчик работоспособен в интервале температур от  минус 10° до плюс 40°С и относительной влажности от 30 до 80%.

ТЕХНИЧЕСКИЕ ДАННЫЕ.

1. Допустимая погрешность при непрерывном отсчете до набора полной емкости  ― не более одной единицы низшего разряда.

2. Наибольшая частота вращения приводного вала:

а) с ценой деления низшего разряда 0,1 оборота – 600 об/мин. СО-66 (СО.66);

б) с ценой деления низшего разряда один оборот – 2000 об/мин. СО-66.01 (СО.66.01).

3.  Число разрядов – 6.

4.  Наибольший крутящий момент на приводном вале при передаче десятков во всех разрядах – 0,3 Нм (не более).

5.  Средняя наработка на отказ (сбой) отсчетов – не менее 10⁷.

6.  Суммарный ресурс – 3:10⁸ оборотов.

7.  Срок службы – 6 лет.

8.  Габариты: 156 х 60 х 48 мм.

9.  Масса – 0,55 кг

СЧЕТЧИК ОБОРОТОВ СО-205 (СО.205).

НАЗНАЧЕНИЕ.

Счетчик оборотов СО-205 (СО.205) предназначен для отсчета количества оборотов.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА.

Емкость счетного механизма счетчика         ― 99999 оборотов

Цена деления первого

отсчетного барабана справа   ― 1 оборот приводного валика

Рабочее положение счетчика                  ― горизонтальное

Частота вращения приводного валика   ― не более 2000 об/мин

Направление вращения приводного валика   ― по часовой стрелке

Счетчик предназначен для эксплуатации в следующих условиях:

рабочих при:

температуре окружающего воздуха     ― от  +5  до  +50°С

относительной влажности                     ― 80%

предельных (в упаковке) при:

температуре окружающего воздуха     ― от  -50  до  +50°С

относительной влажности                     ― до 95% при 35°С

Габаритные размеры                 ― 162х92х71мм

Масса счетчика                   ― не более 0,6 кг

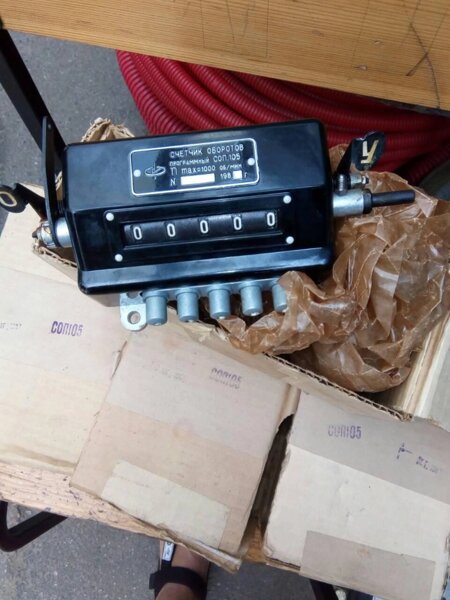

СЧЕТЧИК ОБОРОТОВ ПРОГРАММНЫЙ

СОП-105 (СОП.105).

НАЗНАЧЕНИЕ.

Счетчик оборотов программный СОП-105 (СОП.105) предназначен для отсчета оборотов в различных машинах и механизмах.

Счетчик обеспечивает автоматическое отключение станка или машины на заданном количестве оборотов или витков в пределах цифр от 00001 до 99999. Автоматическое отключение можно настраивать как на машине, сопряженной со счетчиком, так и на машинах, действующих на расстоянии (дистанционно).

При соответствующей электрической схеме счетчик может включить сопряженную с ним машину и одновременно включить одну или несколько машин, которые с ним сопряжены, но работа которых должна быть синхронизована с первой машиной.

Счетчик может также работать и без использования автоматики. В этом случае он представляет собой обычный счетчик оборотов.

Счетчик предназначен для работы в условиях отсутствия тряски, вибрации или ударных сотрясений.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

Емкость счетного механизма счетчика   ― 99999 оборотов

Цена деления первого

отсчетного барабана справа   ― 1 оборот приводного валика

Рабочее положение счетчика      ― горизонтальное

Частота вращения приводного валика          ― не более 1000 об/мин

Направление вращения приводного валика   ― по часовой стрелке

Счетчик предназначен для эксплуатации в следующих условиях:

температура окружающего воздуха     ― от  +5  до  +50°С

относительная влажность   ― 80%

Габаритные размеры   ― 205х105х71мм

Масса счетчика   ― не более 1,1 кг

Счетчик обеспечивает автоматическую выдачу механического импульса на заранее установленном количестве оборотов в пределах от 00001 до 99999, кроме установок на числа, оканчивающиеся нулем.

Счетчик оборотов СК-1 аналог СОП-105

Счетчик оборотов УГН-1 аналог СО-35
