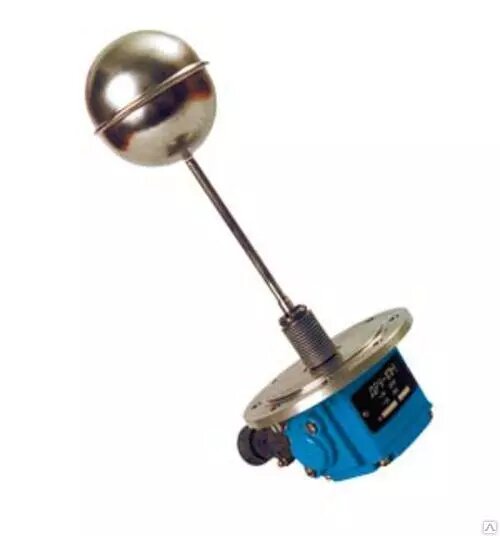

Датчик-реле уровня жидкости ДРУ-1ПМ

Датчик-реле уровня жидкости ДРУ-1ПМ пред назначен для контроля уровня воды, дизельного топлива, авиационного масла, а также других жидкостей с динамической вязкостью не более 2,4 Пас и плотностью не менее 0,8 г/см3, не агрессивных по отношению к стали 12Х18Н10Т и резине.
По пожарной безопасности датчик-реле уровня не обладает способностью к самовоспламенению и вызывать горение.
Датчик-реле уровня ДРУ-1ПМ соответствует климатиче скому исполнению У категории размещения 2 по ГОСТ 15150.
Датчик-реле исполнения А предназначен для эксплуатации на объектах атомной энергетики (ОАЭ). Датчики-реле предназначенные для эксплуатации на ОАЭ, относятся к классу безопасности  4Н по ПНАЭ Г-01-011-97. Категория сейсмостойкости датчиков-реле исполнения для ОАЭ - 11а по ПНАЭ Г-5-006-87.

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Дифференциал, мм, не более 25.
• Коммутационная способность электрических контактов датчика-реле:
  - от 0,5 до 4 А постоянного тока с активной нагрузкой, при напряжении   от 3 до 30 В;
  - от 0,5 до 2 А постоянного тока с индуктивной нагрузкой (t при напряжении от 3 до 30 В;
  - до 3 А переменного тока с активной нагрузкой, при напряжении до 250 В; 50 Гц;
  - до 2 А переменного тока с индуктивной на грузкой (cos γ > 0,5) при напряжении
  250 В, 50 Гц.
• Максимальная коммутируемая мощность:
  - при постоянном токе, ВА 70
  - при переменном токе, ВА 300
• Параметры контролируемых жидкостей указаны в таблице 1.
• Датчик-реле сохраняет работоспособность при воздействии климатических факторов внешней среды:
  - температура окружающего воздуха от минус 60 до плюс 70 °С;
  - относительная влажность воздуха 98% при температуре 40 °С (без конденсации влаги).

По устойчивости к механическим воздействиям датчик-реле ДРУ-1ПМ соответствует группе исполнения N4 по ГОСТ Р52931.
Степень защиты датчика-реле - IP54 по ГОСТ 14254.
Датчики-реле, в комплекте с блоком барьеров искрозащиты ТУ 4672-017-42334258 99 с уровнем взрывоопасности «ExibIICT6» или аналогичными блоками, могут использоваться в технических аппаратах, где возможно образова ние взрывоопасных смесей.
Масса датчика-реле, кг не более 1,4.
Габаритные размеры - см. рис. 1.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Конструкция датчика-реле ДРУ-1ПМ приведена на рис.1.
В корпусе  на кронштейне крепится микропереключатель. Поплавок  выполняет роль чувствительного элемента.
Принцип работы датчика-реле основан на изменении положения поплавка  под воздействием выталкивающей силы контролируемой жид кости.
Поплавок , при своем перемещении, рычагом воздействует на микропереключатель, включенный в электрические цепи сигнальных и пусковых устройств.

КОМПЛЕКТНОСТЬ ПОСТАВКИ

В комплект поставки входят:
- датчик-реле ДРУ-ПМ - 1 шт.;
- паспорт - 1экз.;
- руководство по эксплуатации.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ

ДРУ-1ПМ ТУ 4218-022-42334258-02

Таблица 1

Рис. 1. Конструкция, габаритные и установочные размеры ДРУ-ПМ

Рис. 2. Схема электрического подключения
