Манометр, манновакуметр показує МП3А-У, МВП3А-У, МТ-3У-А

Манометры, вакуумметры и мановакуумметры показывающие

МП3А-У, ВП3А-У и МВП3А-У

Манометры, вакуумметры и мановакуумметры показывающие МП3А-У, ВП3А-У и МВП3А-У предназначены для измерения избыточного и вакуумметрического давления жидкого, газообразного и водного раствора аммиака. Приборы могут иметь дополнительную температурную шкалу.

Основные технические характеристики

Диапазоны показаний приборов:

• МП3А-У - от 0 до 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600 кгс/см²
• ВП3А-У - от -1 до 0 кгс/см²
• МВП3А-У - от -1 до 0,6; 1,5; 3; 5; 9; 15; 24 кгс/см²
• По заказу приборы поставляются в еденицах измерения кПа, МПа

Диаметр корпуса - 100 мм

Класс точности приборов - 1,5 (по заказу - 1,0)

Степень защиты - IP40 (по заказу - IP53)

Масса приборов - не более 0,7 кг

Средний срок службы - 10 лет

Материалы деталей:

• корпус - сталь, алюминиевый сплав
• стекло - техническое
• трубчатая пружина - железо-никелевый сплав
• держатель - сталь
• механизм - бронза, нержавеющая сталь

Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 25 Гц с амплитудой 0,1 мм (группа L3 по ГОСТ 12997-84)

Климатическое исполнение по ГОСТ 15150-69

• У2 - по умолчанию приборы имеют исполнение У2 (диапазон рабочих температур -50 до +60 °С)
• Т2 - по заказу приборы имеют исполнение Т2 (диапазон рабочих температур -50 до +60 °С)

Фланец для крепления прибора на панели

• -//- - по умолчанию приборы поставляются без фланца
• Ф - по заказу приборы поставляются с задним расположением фланца

Резьба присоединительного штуцера

• -//- - по умолчанию метрическая резьба М20х1,5-8g
• G1/2-B - по заказу дюймовая резьба
• R1/2 - по заказу коническая резьба

Технологическая черта на шкале

• -//- - по умолчанию без черты
• "черта" - по заказу нанесение технологической черты на циферблат (в примечании к заказу обязательно укажите на какой отметке)

Демпфер для гашения пульсирующего давления

• -//-- по умолчанию приборы поставляются без демпфера до 16 кгс/см² включительно и с демпфером свыше 25 кгс/см²включительно
• демпфер - по заказу демпфер устанавливается прибор с любым диапазоном показаний

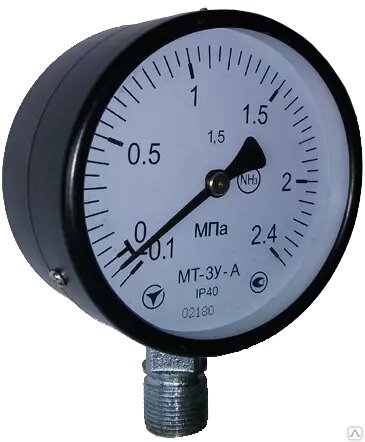

Манометры и мановакуумметры аммиачные МТ-3У-А

Манометры и мановакуумметры аммиачные МТ-3У-А предназначены для измерения избыточного и вакуумметрического давления аммиака.

Изготавливаются по ТУ У 33.2–33884768-001:2006
Соответствуют ГОСТ 2405-88
Внесены в Госреестр СИТ Украины

Основные технические характеристики:

• Корпус диаметром: 100 мм
• Класс точности:1,5
• Степень защиты: IР40
• Присоединение штуцера: радиальное .
• Материал корпуса: второпласт, сталь.
• Материал измерительного элемента, механизма, штуцера: сталь.
• Материал окна: - техническое стекло.
• Присоединительный размер: М20х1,5.

 Диапазоны измерения:

Манометры: от 0 до 600 кПа; от 0 до 1,0 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа;

Мановакуумметры: от минус 0,1 до 0,9 МПа; от минус 0,1 до 1,5 МПа; от минус 0,1 до 2,4 МПа.
