Вимірювач струму короткого замикання Щ41160

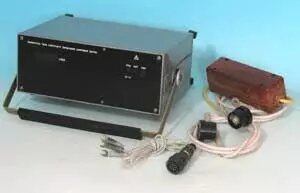

Измеритель тока короткого замыкания Щ41160

Измеритель тока короткого замыкания Щ41160 предназначен для измерения тока однофазного короткого замыкания цепи фаза-нуль в сетях переменного тока 220 V, частоты 50 Hz с глухозаземленной нейтралью и углом сдвига фаз между напряжением и током (30±25)°.

В основу работы измерителя Щ41160 положено измерение реального тока короткого замыкания с ограничением времени протекания тока короткого замыкания длительностью не более 10 ms.

Технические характеристики

Диапазон измерений тока однофазного к.з. – от 10 А до 1000 А.

Электропитание измерителя от сети переменного тока напряжением (220±22) V, частоты 50 Hz.

Потребляемая мощность не более 20 V·А.

Время установления рабочего режима – не более 5 min.

Продолжительность непрерывной работы – 8 h.

Измеритель сохраняет информацию при отключении от сети.

Условия эксплуатации:

– температура окружающего воздуха от минус 30 °С до плюс 40 °С;

– относительная влажность воздуха до 90 % при температуре плюс 30 °С.

Габаритные размеры – 335 mm х 305 mm х 140 mm.

Масса измерителя с комплектом ЗИП – 6,9 kg.
