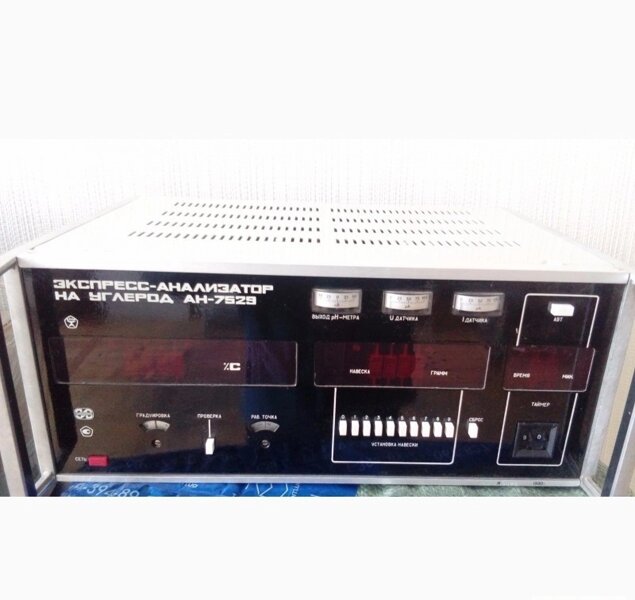

Експрес аналізатор АН-7529 (вуглецю)

 ТЕХНИЧЕСКИЕ ДАННЫЕ

Диапазоны измеряемых концентраций углерода: прибора типа АН-7529 0,03...4,00%; прибора типа АН-7560 0,001...0,1%. Сходимость показаний анализаторов для стали с содержанием до 1,5% углерода не превышает значений, вычисляемых по формулам: для АН-7529 S_N=± (0.005N+ 0,0025); для АН-7560 S_N=±(0,005Л^ 0,0005), где 5 — сходимость показаний, % С; N — среднее арифметическое значение показаний анализатора, полученное на п пробах (п==10) одного и того же образца % С. Сходимость показаний анализатора типа АН-7529 при анализе чугуна с содержанием углерода свыше 1,5% (до 4%) 0,05%.

Продолжительность одного анализа 1...5 мин, в зависимости от навески. Индикация результатов анализа цифровая (в процентах углерода). Ввод значения массы навески-пробы ручной или от автоматических весов. Питание — от сети переменного тока: напряжение 220 В, частота 50 Гц. Потребляемая мощность: экспресс-анализатора типа АН-7529 250 В-А; экспресс-анализатора типа АН-7560 150 В-А, устройства сжигания 3000 В-А. Расход кислорода 0,7 л/мин. Время прогрева измерительного блока 30 мин. Габаритные размеры (не более): измерительного блока 480Х240Х Х400 мм; блока газоподготовки 110Х190Х450 мм;

датчика 300х700Х300 мм; устройства сжигания 400Х450Х615 мм. Масса: измерительного блока 20 кг; блока газоподготовки 10 кг; датчика 20 кг; устройства сжигания 55 кг.Наработка на отказ измерительного блока анализаторов не менее 2500 ч.

Анализатор располагают на столе в помещении лаборатории. Необходимая площадь стола 2х1 м.

Температура окружающего воздуха 10...35° С относительная влажность 50...80% при (20±5)°С.

В комплект поставки входят: измерительный блок, датчик, блок гаэоподготовки, устройство сжигания, комплект запасных частей и принадлежностей, паспорт на анализатор.
